Einrichtung eines IKARUS-USB-Interface im aeroflyRC10
Folgen Sie den Schritten auf dieser Seite, um einen eventuellen Fehler bei Verwendung einen IKARUS-Interfaces zu finden.
 1. Schritt:

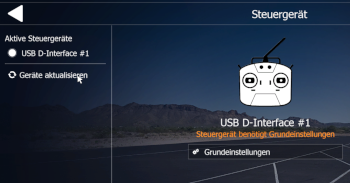

Starten Sie den aeroflyRC zunächst ohne USB-Interface. Wenn die Installation der Software korrekt erfolgte, startet die Software wenigstens mit einem Modell in einer Landschaft. Öffnen Sie nun im blauen Startbildschirm den Menüpunkt „Steuergerät“ und schließen das USB-Interface an einen USB-Port direkt im Computer an. Danach auf „Geräte aktualisieren“ klicken. Nun sollte der Name des Interfaces angezeigt werden. Wenn das Interface im aeroflyRC10 an diesem Computer noch nicht benutzt wurde, erscheint die Meldung, dass das Gerät eine Grundeinstellung benötigt. Klicken Sie nun auf „Grundeinstellungen“. |
 2. Schritt:

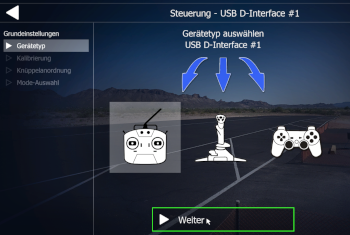

Wählen Sie für alle IKARUS USB-Interfaces im nächsten Schritt das Piktogramm aus, dass einen Sender darstellt.
Nutzen Sie für die Erst-Einrichtung bitte keine USB-Hubs. Zunächst auch keine aktiven Hubs mit eigener Stromversorgung. |
|
 3. Schritt:

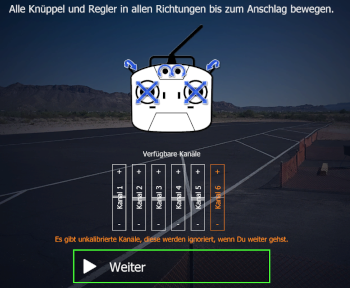

Nun alle Knüppel und Regler am Sender in beide Richtungen bis zum Anschlag bewegen. Dieser Schritt ist zudem eine wichtige Kontrollmöglichkeit, ob die Sender-Kanäle richtig ausgegeben/erkannt werden. Den Grundfunktionen QR, SR, HR und Gas muss jemals ein Balken folgen. Nicht erkannte Sender-Kanäle bleiben rot hinterlegt und müssen auch nicht zwingend zugeordnet werden. Zusatzkanäle wie Schieber und Schalter können nach der Kalibierung nur dann zugeordnet werden, wenn in diesem Step eine Erkennung als einzelner Kanalbalken erfolgte.
|
|
 4. Schritt:

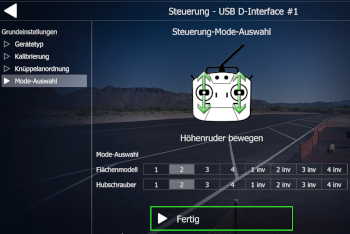

Folgen Sie strikt den weiteren Anweisungen bis zum rechts dargestellten Fenster, denn erst hier wird der Steuer-Mode festgelegt. Wählen Sie hier z.B. Mode1 für Gas rechts oder Mode 2 für Gas links aus. Eine Auswahl z.B. von „2 INV“ treffen Sie, wenn Sie Mode 2 mit invertiertem Gas (Leerlauf vorne) fliegen wollen. Alle Einstellungen des Steuermodes können auch später noch geändert werden.
Eine Klick auf „Fertig“ speichert die Kalibrierung.
|
 Typische Fehlerquellen beim Anschließen eines RC-Senders über das USB-Interface:
- Die Steckverbindungen sind nicht 100% zusammengesteckt.
- Sie benötigen für Ihren Sendertyp mit Mono-Schüler-Buchse den passenden Mono-Adapter
- Sie benötigen für Ihren Sender den Signalverstärker #3024040.
- Sie haben den Signalverstärker #3024040 angeschlossen, obwohl Ihr Sender diesen nicht benötigt.
- Am dreiadrigen Kabel des Signalverstärkers #3024040 zeigt die orange-farbene Ader nach außen und nicht – wie es richtig ist – zur Gehäusemitte am Interface.
- Der Sender ist nicht eingeschaltet.
- Die meisten Spektrum- und Futaba-Sender müssen hingegen ausgeschaltet sein, wenn Sie den Adapter einstecken.
|
 Typische Fehlerquellen beim kabellosen Fliegen mit dem IKARUS-HoTT-Interface #3031020
- Der genutze Empfänger oder Satellit ist nicht dem Sender gebunden.
- Beim dreiadrigen Kabel zeigt die orange-farbene Ader nach außen und nicht – wie es richtig ist – zur Gehäusemitte.
- Das dreiadrige Kabel steckt empfängerseitig nicht im Summensignalausgang des Empfängers, sondern in einem normalen Kanalausgang (Empfängertyp-abhängig!).
- Der Empfänger hat kein analoges Summensignal (Sum-0), sondern ein digitales (Sum-D). Ein GR-12 hat z.B. nur ein analoges Signal. Am Gr-16 ist das Signal auf Sum-0 über den Sender einzustellen. Wichtig: Ein GR-12L oder GR-12S erzeugen nur ein digitales Summensignal (Sum-D). Diese Empfänger sind für diesen Einsatz daher nicht geeignet.
|
 Typische Fehlerquellen beim kabellosen Fliegen mit dem IKARUS-SimConnector #3031100
- Der genutzte Empfänger oder Satellit ist nicht dem Sender gebunden.
- Der SimConnector wird im falschen Modus betrieben. (Hier die Anleitung des SimConnector herunterladen)
- Der genutze Empfänger oder Satellit ist nicht dem SimConnector kompatibel (Hier mehr darüber erfahren)
- Klicken Sie hier für eine ausführliche Fehlersuche im Zusammenhang mit dem SimConnector.
|
