Mit einem Futaba-Sender am aeroflyRC fliegen

Sie haben zwei verschiedene Möglichkeiten, einen Futaba-Sender an den aeroflyRC anzuschließen. Weiter unten auf dieser Seite finden Sie darüber hinaus Tipps zur Grundeinstellung eines Futaba-Senders für den Simulator-Betrieb.







Option #1: Kabelgebunden über die Schülerbuchse



Mit dem Interfaceset #3031035 können Sie Ihren Futaba-Sender über die würfelförmige Schülerbuchse mit einem USB-Eingang am PC verbinden.

Die Vorteile dieser Lösung:

  • Das HF-Modul bleibt aus, Sie fliegen direkt über die Schülerbuchse
  • Sie können bis zu 12 Kanäle für viele Sonderfunktionen nutzen.
  • Der Sender schaltet sich automatisch im Trainermode ein, wenn Sie den Adapter einstecken.
  • Im Set sind das Interface und alle benötigten Adapter enthalten.
  • Sie brauchen im Sender-„System-Menü“ nur unter „Trainer“ den Trainermodus aktivieren.



Option #2: Kabellos über den RC SimConnector



An den IKARUS RC SimConnector #3031100 können Sie im Single-Channel-Mode (Einzelkanal-Übertragung) jeden beliebigen 2,4-GHz-Empfänger mit min. 4 Kanälen anschließen. Somit auch einen Ihrer Futaba-Empfänger. Diese Lösung überträgt im Single-Channel-Mode zwischen 4 bis max. 8 Kanäle.

Optional können Sie Ihren Futaba-Empfänger auch im S.Bus-Modus betreiben und dann alle vom Empfänger zur Verfügung gestellten Kanäle über ein einzelnes Patchkabel an den RC SimConnector übertragen.





Grundeinstellungen im Sendermenü für PPM-Ausgabe



Um mit einem Futaba-RC-Sender über das Kabel-Interface #3031035 am aeroflyRC zu fliegen,
sind diese Einstellungen im Sender erforderlich:

    • Der Trainermodus muss auf „ACT“ oder „EIN“ stehen
    • Das TrainerSignal muss auf „Schüler“ eingestellt sein.
    • Die Kanal-Auswahl kann auf „8KA“ oder „12KA“ stehen
    • Die Modulation muss PPM sein
    • Ein evtl. Schalter für den Trainermodus sollte deaktiviert sein oder eben auf „Trainermodus EIN“  stehen.

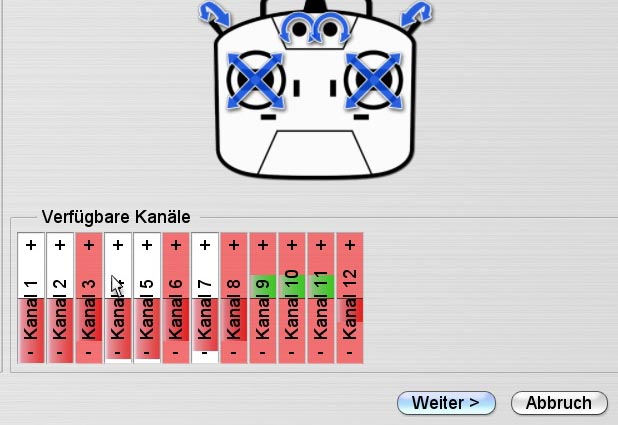

Wenn der Sender ausgeschaltet ist und der würfelförmige Adapter einsteckt wird, sollte sich der Futaba-Sender automatisch auf „Schüler Modus aktiv“ einschalten. Bei der Suche nach einem neuen Steuergerät sehen Sie bei der anschließenden Kalibrierung im RC8/RC9 alle vom Sender eingelesenen Kanäle. Im Bild rechts 12 Kanäle bei PPM/KA12.

Grundeinstellungen Modellspeicher am Futaba-Sender



Um mit einem RC-Sender am aeroflyRC zu fliegen, reicht für den Beginn ein Modellspeicher mit wenigen Grundeinstellungen aus. Nachfolgend beschreiben wir eine Lösung für den erfolgreichen Einstieg mit einer Futaba am aeroflyRC

  • Binden Sie den Empfänger an den Sender.
  • Öffnen Sie das Hauptmenü und legen Sie im Modellmenü einen neuen Modellspeicher an.
  • Vergeben Sie einen Namen wie z.B. „aeroflyRC“.
  • Bei der anschließenden Auswahl der Modelltypen wählen Sie das Symbol für ein Motormodell, auch wenn Sie Segler oder Helis am aeroflyRC fliegen wollen.
  • Wählen Sie als Leitwerk „normal“ und auch an der Fläche nur je ein Servo für Querruder und Landeklappen aus.
  • Wenn Sie weitere Funktionen wie Fahrwerk und Klappen vom Sender aus steuern wollen, dann bestimmen Sie auch hier gleich zusätzliche Geber(schalter) und legen diese z.B. auf die Kanäle 5 und 6. Die Zuordnung zu den Funktionen erfolgt dann später völlig frei im aeroflyRC
  • Alle Kanäle, die Sie über den Sender im aeroflyRC nutzen möchten, müssen auch ausgegeben werden. Eine gute Kontrolle ist hier der Servomonitor im Sender. Das Interrface kann nur Kanäle erkennen, die Sie hier auch sich bewegen sehen.
  • Belassen Sie alle Einstellwerte wie DR/Expo unverändert und stellen Sie zunächst keine Mischer oder Flächenprogramme ein.



Mit dieser Grundeinstellung können Sie nun mit der Kalibrierung im aeroflyRC fortfahren.

Starten Sie dazu den aeroflyRC und klicken im Hauptmenü unter „Steuergeräte“ auf „Neues Steuergerät suchen“. Sie sollten im Anschluss das Interface und die erkannte Kanalzahl gemeldet bekommen und den weiteren Anweisungen zur Kalibrierung folgen. Sollte Sie dabei Probleme haben, folgen Sie bitte diesem Interfacetest.

Wenn Sie später ein Modell im Simulator genau auf Ihre Bedürfnisse einstellen und alle Settings und Mischer in der Futaba vornehmen möchten, sollten Sie zunächst einen weiteren Modellspeicher im Futaba-Sender einrichten. Dort bestimmen Sie z.B. für einen 4-Klappen-Segler die Geber und Servos für 2 x QR und 2x WK. Mit dieser Grundeinstellung starten Sie erneut die Kalibrierung im aeroflyRC und lernen nun auch die zusätzlichen Kanäle ein. Über das aerofly-Menü „Steuergeräte“ und „Regler zuweisen (Profi)“ können Sie die Kanäle für 2 x QR und 4 x WK zuordnen. Danach werden alle Ihre Einstellungen im Sender auch auf das Simulatormodell übertragen, also auch Revers, Expo, DR und alle Mischer wie z.B. Querruder auf Wölbklappen.

Alle Details zum Profi-Einstellmenü finden Sie in den Handbüchern zum aeroflyRC
