3.1 Einstellung der tmd-Datei für den aeroflyRC (Modell-Setup)

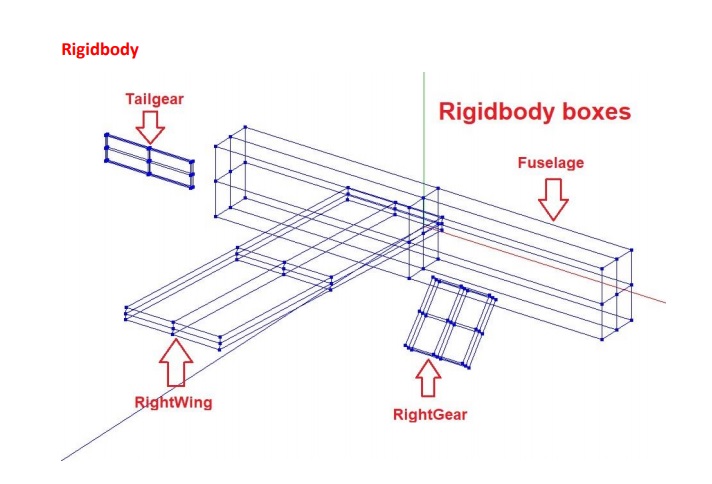

Mit der Konvertierung der 3D-Demodaten gemäß der beiden Workshops zu Metasequoia und Blender haben Sie erfolgreich ein im aeroflyRC10 fliegbares Modell konveriert Die Tutorials auf dieser Seite von A. Schönknecht erklären ergänzend alle Werte für die Elemente rigidbody, aerofuselage, aerowing, rotatingbodygraphics und auch die Drehachsen der Ruder in die *.tmd-Datei einträgt. Hinweis: Die Tutorials sind auf Grundlage des aeroflyRC8 entstanden und können ohne Änderung auch auf den aeroflyRC10 angewendet werden.
- Downloaden Sie sich hier die Anleitung und Tools des Tutorials als ZIP
- Entpacken Sie das ZIP. Das darin enthaltene PDF „Values for the tmd File“ erklärt alle weiteren Schritte.
Download: aerofly_tutorial_values_tmd_file.zip
3.2 Erstellen eines Modell-Vorschaubilds für den aeroflyRC

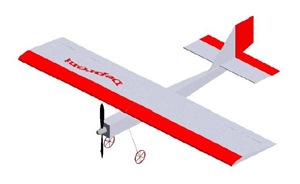

Dieses Tutorial erklärt die Erstellung eines Vorschaubilds. Im Minimalfall reicht ein „beliebiges“ *.png mit 1024 x 1024 Pixel, das in den Konvertierungsordner abgelegt wird. Wer sich an die exakte perspektivische Darstellung halten möchte, folgt diesem Tutorial, um ein *.png mit der richtigen Perspektive zu erzeugen. Die Anleitung zeigt die Menüführung von MetaseqioaV3, ab der VersionV4 ist das Rendering der kostenpflichtigen Expert-Version vorbehalten. Im aeroflyRC10 wird das vorschau.png zusätzlich horizontal gespiegelt. Daher für den RC10 das vorschau.png vor der Konvertierung horizontal spiegeln, sodass es als png vor der Konvertierung zunächst „auf dem Kopf“ steht. Download: aerofly_tutorial_preview_usermodel_rc8.pdf
3.3 Texturen für Fortgeschrittene

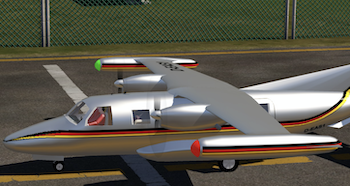

Eine Bauteil wie einen Rumpf einfarbig zu gestalten ist die erste, einfache und auch sinnvolle Option. Daran schließt sich aber die Gestaltung der Oberflächen mit Glanzeffekten, Transparenzen oder auch Sonderfarben an. Genau diesem Thema widmet sich dieses Tutorial von A. Schönknecht:
>> Download 1. Teil: aerofly_tutorial_painting_models_part1_rc8.pdf
>> Download 2. Teil: aerofly_tutorial_painting_models_part2_rc8.pdf
3.4 Erstellen eines Einziehfahrwerks für ein Usermodell

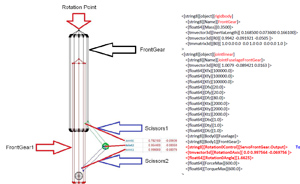

Mit diesem Tutorial wird sehr gut das Zusammenspiel zwischen dem 3D-Modell und der tmd-Datei im Modellordner deutlich, aus der der aerofly beim Laden eines Modells alle Modell-spezifischen Parameter ausliest. So muss auch ein Einziehfahrwerk mit den korrekten Objektnamen in der 3D-Datei angelegt und danach gleichlautend als Geometrie-Objekt mit den Drehachsen in die tmd-Datei eingetragen werden. Autor: A. Schönknecht
>> Download: aerofly_tutorial_rectractable_usermodel_rc8.pdf
3.5 Modell-Funktionen über die tmd-Datei
Wer ein eigenes Modell für den aeroflyRC erstellt, muss sich mit dem Editieren der tmd-Datei auseinandersetzen. Es ist auch „nur“ ein einfacher Textedit, aber es kommt auf das saubere Arbeiten an! In den nachfolgenden PDFs hat A. Schönknecht verschiedene Sonderfunktionen über die tmd-Datei dokumentiert.

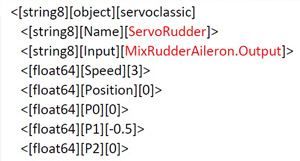

Beispiel 1: Mixer zwischen Seiten- und Querruder Ein probates Mittel, um z.B. an einem 2-Achs-Modell mit SR und QR steuern zu können. Download: aerofly_tutorial_mixer_rudder_aileron_rc8.pdf
Beispiel 2: Zuschaltbarer Mixer „SR auf Motoren“, um z.B. bei einer Zweimot das Manövrieren auf dem Wasser zu erleichtern. Der Mischer ist zusätzlich über den Kanal „Aux-1“ schaltbar.
>> Downlaod: aerofly_tutorial_mixer_rudder_engine_rc8.pdf
Beispiel 3: Servogestänge. Servos, Gestänge und Ruderhörner werden im Simulator nicht benötigt, aber wenn man Sie in der 3D-Zeichnung anlegt und dann im Simulator „aktviert“, ist das ein optisches Highlight.
>> Downlaod: aerofly_tutorial_linkagegraphics_rc8.pdf
Beispiel 4: Umkehrschub. Hier sind schon ein paar Zeilen mehr zu editieren, aber wer seinem Modellantrieb mit Umkehrschub ausstatten möchte, findet genau hier die Lösung!
Download: aerofly_tutorial_reverse_thrust_rc8.pdf
Beispiel 5: Klapp-Propeller. Es wird komplexer, aber das Prinzip bleibt. Das Zusammenspiel aus 3D-Elementen und der TMD ermöglicht auch Klapp-Propeller!
>>Download: aerofly_tutorial_folding propeller_rc8.pdf.pdf
Beispiel 6: Luftwiderstand eines EzFw. Es sollte auch im aeroflyRC spürbar sein, wenn ein EzFw ausfährt. Dieses PDF erklärt, wie eine „Luftbremse“ für den ausgefahrenen Zustand des Fahrwerks in der tmd-Datei eingetragen wird.
>>Download: aerofly_tutorial_airbrake_retractable_rc8.pdf
Beispiel 7: Fahrwerksklappen. Die Ansprüche steigen, das Prinzip bleibt! In diesem PDF werden die in der 3D-Zeichnung als eigene Objekte angelegten Fahrwerksklappen gangbar gemacht. Die Funktion und die Drehachsen stehen erneut im Mittelpunkt.
>> Download: aerofly_tutorial_geardoors_rc8.pdf
Beispiel 8: Öffnende Cockpithaube und Einstiegsleiter. Der Autor hat es mit seinem RC8-Modell der „A-10″vorgemacht, das praktisch „alles“ möglich ist. In diesem PDF finden Sie die Zeilen dazu. Nur soviel: Auf dem Gipfel wird die Luft dünner, aber die Sicht weiter!!! Download: aerofly_tutorial_geardoors_rc8.pdf
